樓主: joho
收起左側

新鮮熱辣, Tekno EB48 到埗! 詳細組裝報告每日更新中!

[複製鏈接]
 樓主| joho 發表於 2012-8-17 14:32:37 | 顯示全部樓層
EB48 吸引我的最主要原因就係車架的重心分佈. Tekno 花了大量時間去研發, 一方面顧及整體平衝, 另一方面將重心降到最低..
而且 EB48 能夠做到好似油 Buggy 一樣, 所有電子件可以放係一個側架上面, 令裝拆保養更方便, 同時走綫亦更合理.
下面的圖片你就可以見到 Tekno 在細節上的用心.

Bag O, 電子件側板

內容: Servo, 電變都係放係車的前面, 接收放係車尾.
大家要留意自己 servo 線的長度, 我隻 Futaba 就需要加條延長線.

Servo 吾係直接上落 Servo, 而係先上落下圖的 Servo Mount

注意方向:

另一樣要注意的地方, 由於每個servo 的耳仔位都有分別, 留心 servo 會吾會碰底板

我就要加介子墊高

電變係先貼上呢塊板. Tekno 係四邊都開晒坑, 等你可以用索帶索緊電變

附有 O-ring 防震

Tekno 就教你用速乾膠貼隻 O-ring

為左企理, 我用熱縮管包好電線

Servo 綫亦一樣

貼電變前, 記緊用 Cleaner 抹一抹

Tekno 係安排好晒線冚, 只要小小心机, 係好容易執到好靚

接收盒

一樣有線冚, 你需要跟據線的厚度去修剪

就係咁簡單, 電子設備攪掂!


 樓主| joho 發表於 2012-8-17 14:50:18 | 顯示全部樓層
Bag P:

內容物: 電池底托

好簡單, 先穿好魔術帶

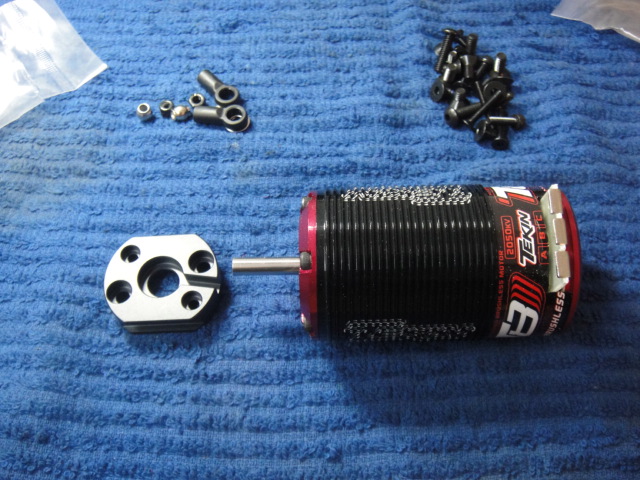

仲有摩打座. 為左應付 Femca 泰國較大型的場地, 我由一向用開的 Tekin 1900kv 改為 2050kv

原廠跟3mm鑼絲俾你上摩打, 但你亦可改用4mm

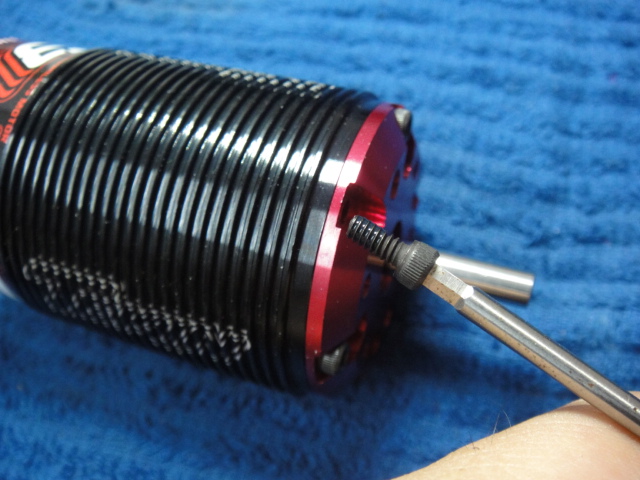

經歷上次比賽慘痛的經驗, 第一件事係幫隻摩打補鑼絲膠

完成圖

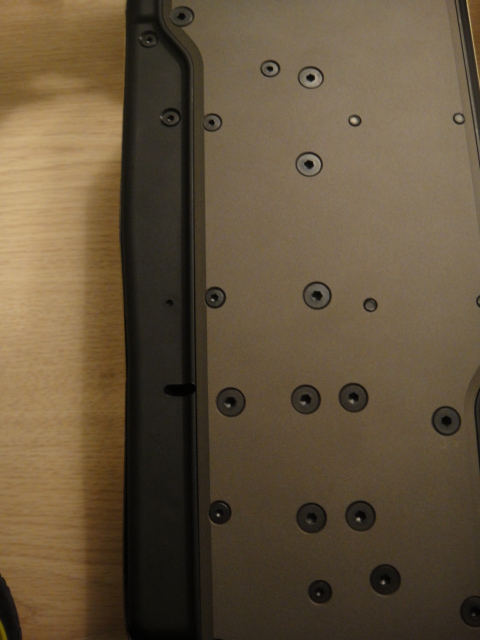

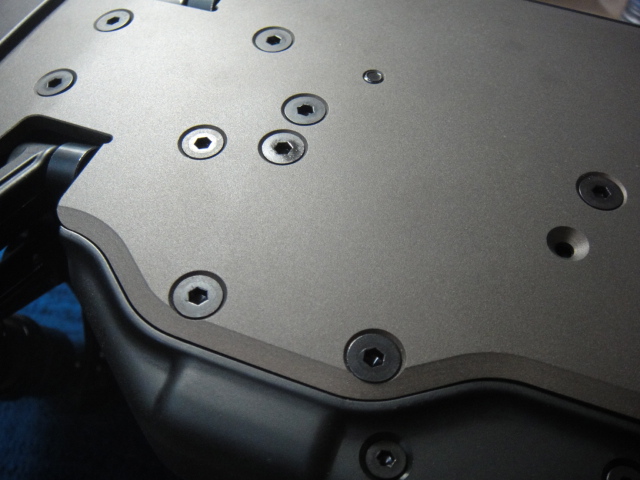

跟住先裝摩打托底的4mm鑼絲

跟住裝電池架

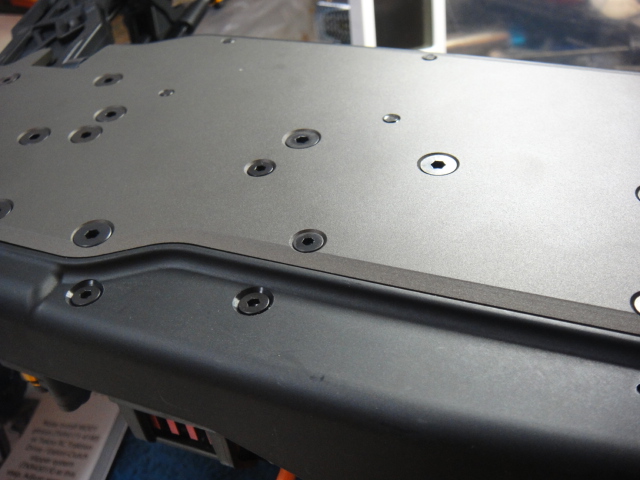

夾口真係無話可說, 非常貼!


ford 發表於 2012-8-17 14:52:25 來自手機 | 顯示全部樓層
貴,但真美
 樓主| joho 發表於 2012-8-17 14:58:34 | 顯示全部樓層
終於步入尾聲

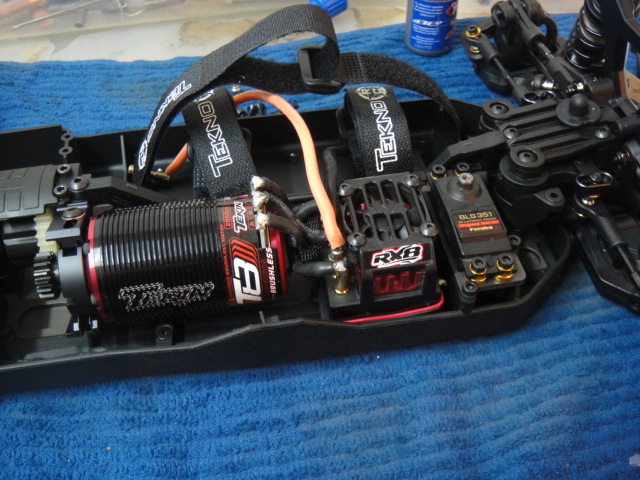

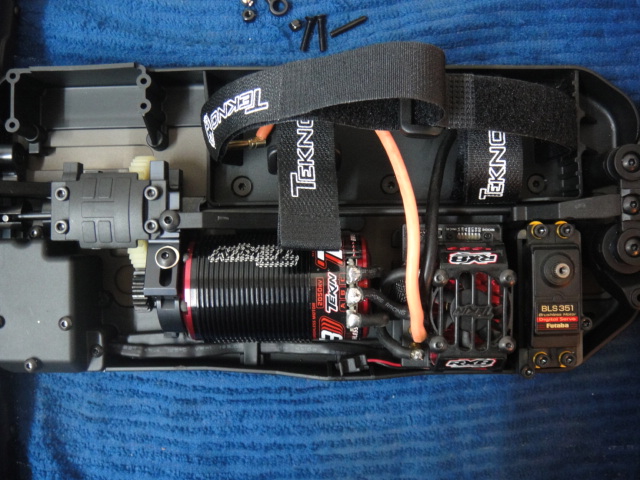

摩打上車啦~~

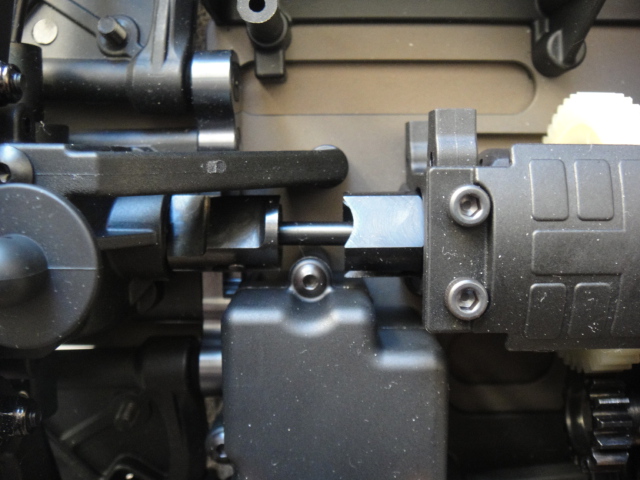

留意摩打同電變中間仲有好多位, 而且我隻電變跟本無貼實 Servo.
所以大家如果想裝 Truggy 摩打一定無問題

跟住焊好d線

再裝埋隻摩打齒, 我先用16T


 樓主| joho 發表於 2012-8-17 15:07:43 | 顯示全部樓層

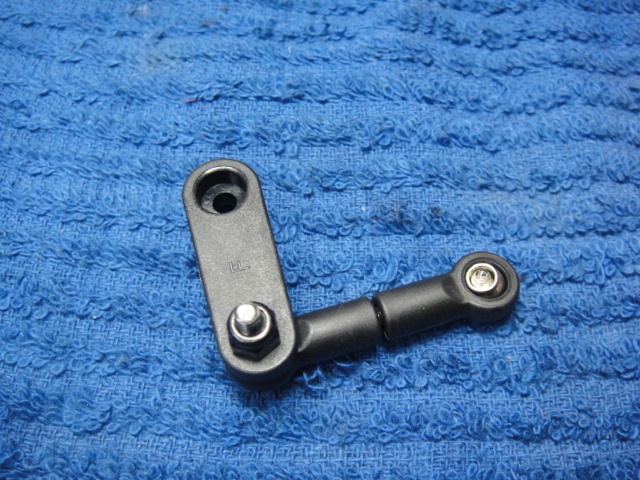

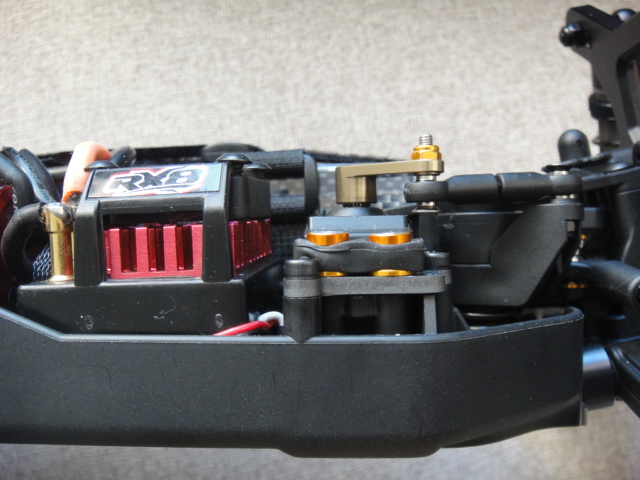

最後裝埋轉向 servo 推桿, 原裝建議 0.5mm, 你可以用 0.5mm 介子攞位.
但我裝好晒後發覺 0.5mm 太細

原廠係膠, 大家吾好慳, 換金屬啦

頂圖, 但我吾係咁滿意.
Hudy 轉向臂吾多啱位, 另外條電池線咁行吾靚

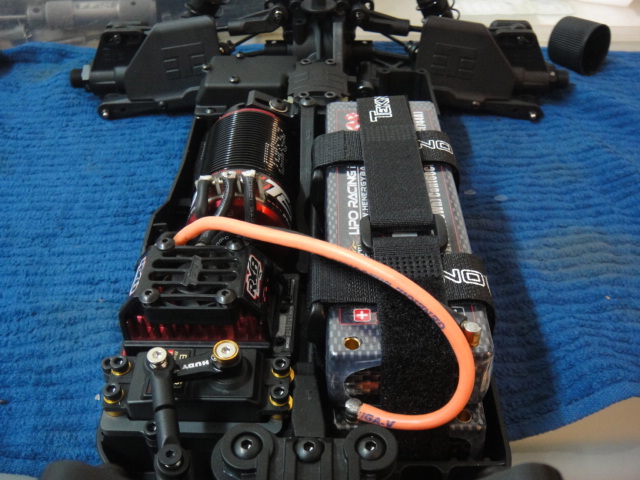

呢張圖可以睇到 2x2S 係點擺. 我試過側放, 但車架的緊湊程度連 low-profile 蕉插都吾 work


 樓主| joho 發表於 2012-8-17 15:11:56 | 顯示全部樓層
最後, 發覺將電池方向轉一轉, 當堂企理晒!

d位真係剛剛好~~

最後亦改用 KM 的 Servo 臂, 長度 off-set fit 好多!

d線行得靚, 係會令人心曠神怡

至此, 車架全部完成!

 樓主| joho 發表於 2012-8-17 15:14:35 | 顯示全部樓層

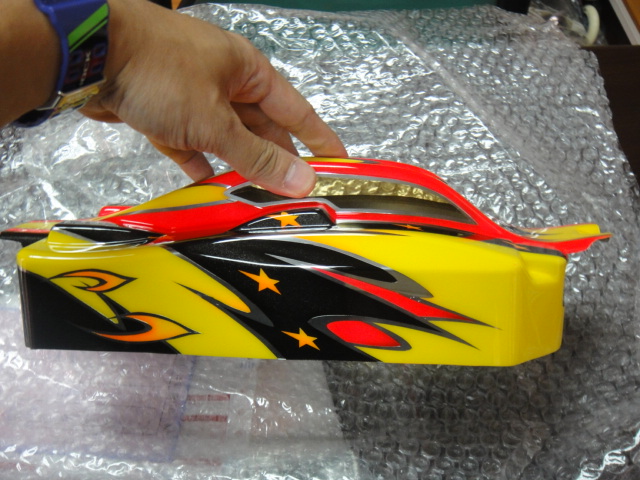

今晚裝埋個車殼, FEMCA 我來也!




22年 發表於 2012-8-17 15:33:50 | 顯示全部樓層
John Big Big個殼依然都係咁靚仔,睇完整個組裝過程真係公德無量!多謝曬!!
 樓主| joho 發表於 2012-8-17 15:38:44 | 顯示全部樓層
22兄弟, 吾好客氣! 有問題歡迎揾我, 你架砌到咩地步呀?
22年 發表於 2012-8-17 16:12:53 | 顯示全部樓層
iouand 發表於 2012-8-17 16:27:34 | 顯示全部樓層
追到大結局,謝謝師兄分享,架車真係好靚,車身咁窄重神奇到可以留左個位裝brake servo!可惜車價貴左d,否則我都買部擺下,祝你泰國之行有斬獲!
而摩打落鑼絲膠,是否換不銹鋼鑼絲好d?因為 鑼絲杯頭撻左的話,加上摩打座鑼絲位内凹,要拆好麻煩,多口!勿怪!
 樓主| joho 發表於 2012-8-17 16:38:40 | 顯示全部樓層
多謝 iouand 兄提醒, 感謝!
我砌完成架車覺得原廠鑼絲質數好高, 所以無注意你提到的問題.

但曾經有師兄講過不銹鋼鑼絲強度更差, 不知屬實否?
inch123456 發表於 2012-8-17 23:14:38 | 顯示全部樓層
oh man.......nice work, nice post and nice car !!!!
iouand 發表於 2012-8-18 07:37:44 | 顯示全部樓層
提醒不敢當.唔怪我多口就好
我初玩油車時,引擎座鑼絲六角座經常蝕.拆到pk,後來換左不銹鋼.就好好多.但跟車鑼絲質量ok.唔使換更好.
 樓主| joho 發表於 2012-8-19 00:29:54 | 顯示全部樓層
到左泰國, 終於將 EB48 全部完成, 敬請期待後續的測試編 DSC04812.JPG














ford 發表於 2012-8-20 01:16:05 | 顯示全部樓層
真喺好好靚好骨子,就哩頂唔順!!
22年 發表於 2012-8-20 11:57:15 | 顯示全部樓層
ford 發表於 2012-8-20 01:16
真喺好好靚好骨子,就哩頂唔順!!

福特兄快D入手,據我所知倉裡面計埋John大哩部經已起碼有8部咁多!! 到時約埋可以搞下小型stock race
ford 發表於 2012-8-20 17:59:41 | 顯示全部樓層
22年 發表於 2012-8-20 11:57
福特兄快D入手,據我所知倉裡面計埋John大哩部經已起碼有8部咁多!! 到時約埋可以搞下小型stock race: ...

呢度實在太多好人了
 樓主| joho 發表於 2012-8-26 20:45:45 | 顯示全部樓層
FEMCA 最後在人小小的電車組第二名完賽,番來再報道
22年 發表於 2012-8-26 21:38:27 | 顯示全部樓層
恭喜John Big Big!!!
