最近工作比较忙，车子基本搞好了，都没时间去正式拍几个图片，有空就要陪咱家公子溜车。

基本完成了，可以下地了，拍几个照片留念一下，从3月份买车到现在，差不多搞了半年了，才有点样子，呵呵

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (50.97 KB)
5 天前 22:18

车窗侧面玻璃的固定办法，一个黑色的六角螺丝，在某手机上拆的

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (29.32 KB)
5 天前 22:17

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (42.82 KB)
5 天前 22:18

自制的折叠到后镜，以后再多做几个镜子，仿真一下

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (39.72 KB)
5 天前 22:18

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (40 KB)
5 天前 22:18

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (39.42 KB)
5 天前 22:18

车顶太阳档和雾灯的固定方式，比较随意，边上的小灯没灯杯了，用锡带包一下凑合吧，不漏光就好了

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (37.01 KB)
5 天前 22:18

来个开灯图

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (40.62 KB)
5 天前 22:18

磨盘的舵机，还没连上威驰，暂时手动操作

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (33.54 KB)
5 天前 22:18

车架的灯线，用自缠黑色胶带缠好

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (36.56 KB)
5 天前 22:18

简单的后设备架，主要作用还是放电池而已，正准备装修一下，材料寻找中！！

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (43.73 KB)
5 天前 22:18

换电池十分方便

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (39.26 KB)
5 天前 22:18

音量电位器，也上漆了，还算和谐，，呵呵

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (36.24 KB)
5 天前 22:18

左边的到后镜

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (26.46 KB)
5 天前 22:19

车头前防撞栏特写，，车灯雨刮忘记上漆了，，有空补好再粘上

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (45.68 KB)
5 天前 22:19

太阳档灯特写，灯杯没粘好，，效果一般，，

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (31.69 KB)
5 天前 22:19

开关线，露出来了，打算用些细的有弹性的线材代替，寻找中，，，，

登錄/註冊後可看大圖

登錄/註冊後可看大圖

下载 (39.3 KB)
5 天前 22:19

侧面图，

登錄/註冊後可看大圖

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:40

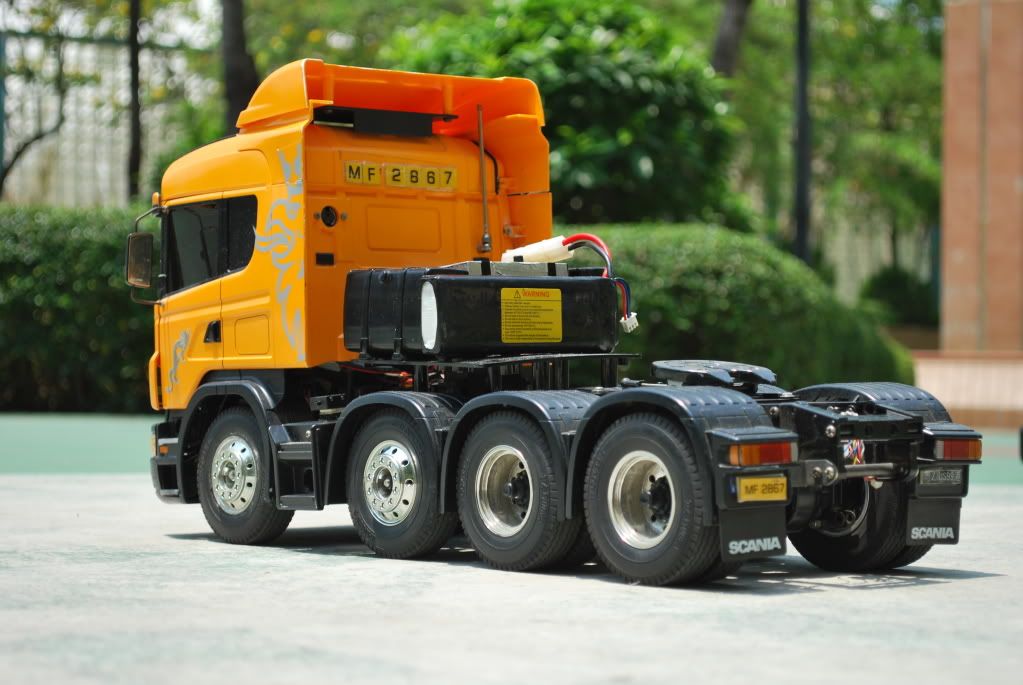

经过621的活动，橙鸡（又叫雄鸡）伪620经受住了小小的考验，本人也获得了一些宝贵的实战经验，累积经验后正式开工，改装成8X4的鸡
见过前辈（C6，虚版，newman）等的8X4鸡的制作，自己也依样画葫芦，打造一台重型运输机器！！！废话不多说，上图：

登錄/註冊後可看大圖

下载 (45.42 KB)
先来一张今天早上的战绩，，后视图
09-6-27 13:22

看看，底盘，中间加了一前桥

登錄/註冊後可看大圖

下载 (50.31 KB)
09-6-27 13:22

第二桥用一个9G的舵机作为转向

登錄/註冊後可看大圖

下载 (48.68 KB)
09-6-27 13:22

舵机安装在大梁的内侧，不会影响沙板的安装，舵机转向杆幅度要比第一转向的小点，第二桥的转向幅度才会比较小，符合转向的规则

登錄/註冊後可看大圖

下载 (51.43 KB)
09-6-27 13:22

来个侧面的视图，发现4个轮子都不同的，呵呵呵呵，，

登錄/註冊後可看大圖

下载 (54.73 KB)
09-6-27 13:22

再看舵机的位置

登錄/註冊後可看大圖

下载 (34.03 KB)
09-6-27 13:22

马达换了一个听说是55T的，，谢谢智坚的鼎力支持！！！鸣谢！！！

登錄/註冊後可看大圖

下载 (48.37 KB)
09-6-27 13:22

装了第二桥，电池盒就没地方放了，放不了在下面就放在上面，因为新装的舵机有些阻碍，就锯掉了安装脚一点

登錄/註冊後可看大圖

下载 (43.71 KB)
09-6-27 13:22

好了，模拟一下安装在大梁上面

登錄/註冊後可看大圖

下载 (65.08 KB)
09-6-27 13:22

从单位拿了几块铝板，长度刚刚好，

登錄/註冊後可看大圖

下载 (54.45 KB)
09-6-27 13:22

刚好可以盖在电池盒上面

登錄/註冊後可看大圖

下载 (64.08 KB)
09-6-27 13:22

铝板上再放油箱，，呵呵，，有些味道了，

登錄/註冊後可看大圖

下载 (60.49 KB)
09-6-27 13:22

再将车头放上去比划一下

登錄/註冊後可看大圖

下载 (54.65 KB)
09-6-27 13:22

作者: 馬輝 時間: 2009-8-18 22:41

登錄/註冊後可看大圖

唔細心留意隨時搞錯了

作者: cxlmichael 時間: 2009-8-18 22:41
继续比划

登錄/註冊後可看大圖

下载 (45.86 KB)
09-6-27 13:22

登錄/註冊後可看大圖

下载 (50.8 KB)
09-6-27 13:23

登錄/註冊後可看大圖

下载 (48.85 KB)
09-6-27 13:23

比划好了，将原来邮箱的突出的部分锯掉

登錄/註冊後可看大圖

下载 (27.51 KB)
09-6-27 13:23

用的是这个电磨

登錄/註冊後可看大圖

下载 (22 KB)
09-6-27 13:23

侧板也太长了，，我锯你没商量！！！

登錄/註冊後可看大圖

下载 (41.73 KB)
09-6-27 13:23

两边的都要锯掉

登錄/註冊後可看大圖

下载 (44.05 KB)
09-6-27 13:23

用这个小手锯也可以的，，但我还是放弃了，，大热天的，，累死人啊

登錄/註冊後可看大圖

下载 (23.52 KB)
09-6-27 13:23

想出了这个办法，，这样又直又快，，而且不会伤到被锯的部分

登錄/註冊後可看大圖

下载 (29.34 KB)
09-6-27 13:23

锯开了，，

登錄/註冊後可看大圖

下载 (24.28 KB)
09-6-27 13:23

左边的，，

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:42
贴起来，用田宫的模型胶水，，再搞一块侧板的一小部分做加强，，很坚固！！

登錄/註冊後可看大圖

下载 (31.49 KB)
09-6-27 13:23

贴好了，，当然了，到时还要打磨填补一下的

登錄/註冊後可看大圖

下载 (18.44 KB)
09-6-27 13:23

右边的脚踏也一样

登錄/註冊後可看大圖

下载 (20.84 KB)
09-6-27 13:23

后面，用块L形的塑料加强

登錄/註冊後可看大圖

下载 (23.44 KB)
09-6-27 13:23

装上去看看，，挺好的，，尺寸不错

登錄/註冊後可看大圖

下载 (55.13 KB)
09-6-27 13:24

好了，，要在大梁打孔安装电池盒了，，简陋的手电钻啊，，，但挺好用的，呵呵

登錄/註冊後可看大圖

下载 (65 KB)
09-6-27 13:24

再打，，，

登錄/註冊後可看大圖

下载 (65.64 KB)
09-6-27 13:24

安装上去比划一下，，刚刚好

登錄/註冊後可看大圖

下载 (66.24 KB)
09-6-27 13:24

电池也放进去

登錄/註冊後可看大圖

下载 (57.8 KB)
09-6-27 13:24

油箱放上去

登錄/註冊後可看大圖

下载 (62.73 KB)
09-6-27 13:24

电池盒上面的盖板，打孔

登錄/註冊後可看大圖

下载 (23.14 KB)
09-6-27 13:24

可以照常打开

登錄/註冊後可看大圖

下载 (23.82 KB)
09-6-27 13:24

铝板有一头带了一个带弹簧的螺丝，，呵呵，绝配，，可以上紧了，，

登錄/註冊後可看大圖

下载 (26.88 KB)
09-6-27 13:24

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:44
将油箱固定在铝板上

登錄/註冊後可看大圖

下载 (28.89 KB)
09-6-27 13:24

打孔固定的

登錄/註冊後可看大圖

下载 (25.38 KB)
09-6-27 13:24

2个都上了

登錄/註冊後可看大圖

下载 (28.95 KB)
09-6-27 13:24

贴上防震海绵，呵呵

登錄/註冊後可看大圖

下载 (22.02 KB)
09-6-27 13:24

侧面，以后再找东西遮掩，，

登錄/註冊後可看大圖

下载 (27.69 KB)
09-6-27 13:25

正后面

登錄/註冊後可看大圖

下载 (53.43 KB)
09-6-27 13:25

塞入电调

登錄/註冊後可看大圖

下载 (51.55 KB)
09-6-27 13:25

装车了，，

登錄/註冊後可看大圖

下载 (41.32 KB)
09-6-27 13:25

顺便介绍一下diy的舵机Y形线，有了他，就可以同时控制2转向舵机了，很简单，并联关系

登錄/註冊後可看大圖

下载 (58.11 KB)
09-6-27 13:25

盖上车头欣赏下，，

登錄/註冊後可看大圖

下载 (54.84 KB)
09-6-27 13:25

登錄/註冊後可看大圖

下载 (48.12 KB)
09-6-27 13:25

登錄/註冊後可看大圖

下载 (58.39 KB)
09-6-27 13:25

登錄/註冊後可看大圖

下载 (50.98 KB)
09-6-27 13:25

未完，，，待续，，，，

作者: cxlmichael 時間: 2009-8-18 22:46
每天只有1-2个小时能干活，天气开始好转，可以喷漆了，花了一个半晚上贴遮盖贴，喷漆只花了20分钟

登錄/註冊後可看大圖

下载 (55.22 KB)
09-7-8 22:12

贴遮盖纸真是手工活，最要命的是470的前泵把是有比较大的弧度的，，贴纸会弯曲，，很贴好

登錄/註冊後可看大圖

下载 (32.08 KB)
09-7-8 22:13

贴好还要紧压各个凹凸的部位，，因为那是最容易漏漆的地方

登錄/註冊後可看大圖

下载 (50.5 KB)
09-7-8 22:13

坚持后就可以喷了，，我的目的是黄黑相间，如下图

登錄/註冊後可看大圖

下载 (61.87 KB)
09-7-8 22:28

登錄/註冊後可看大圖

下载 (53.51 KB)
09-7-8 22:12

但直接在黑色上喷黄色是不行的，，，黄色的遮盖能力很弱，，，必须先喷一层白色的

登錄/註冊後可看大圖

下载 (35.16 KB)
09-7-8 22:13

登錄/註冊後可看大圖

下载 (50.1 KB)
09-7-8 22:15

喷好了，，顺便上一下我用压缩机做的气泵，，哈哈，，相当的好用，，噪音相当低！！！

登錄/註冊後可看大圖

下载 (37.33 KB)
09-7-8 22:14

登錄/註冊後可看大圖

下载 (54.34 KB)
09-7-8 22:14

登錄/註冊後可看大圖

下载 (49.94 KB)
09-7-8 22:15

登錄/註冊後可看大圖

下载 (42.84 KB)
09-7-8 22:17

白色所用的漆，感觉味道比君士的小点，，

登錄/註冊後可看大圖

下载 (30.98 KB)
09-7-8 22:16

完了之后就喷黄色的了，，用田宫的油性漆，

登錄/註冊後可看大圖

下载 (31.45 KB)
09-7-8 22:18

好了，，喷好了，等晾一个晚上应该就干了，，明天才撕开看，，，，

登錄/註冊後可看大圖

下载 (48.18 KB)
09-7-8 22:16

看来遮盖贴还是有些分离了，，，欲知后事如何，，请听下回分解

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:49

针对鸡头的遮阳档安装脆弱的问题，特意做了个金属的支架，材料嘛，，也是铜片diy的，，用螺丝上紧到车头和遮阳板上，，非常牢固，，还特意加大了一点遮阳档离车头距离，以方便安装灯光，灯杯是轰隆隆朋友赞助的，，特此感谢

登錄/註冊後可看大圖

下载 (42.41 KB)
09-7-14 22:20

登錄/註冊後可看大圖

下载 (56.72 KB)
09-7-14 22:20

登錄/註冊後可看大圖

下载 (63.42 KB)
09-7-14 22:21

登錄/註冊後可看大圖

下载 (59.65 KB)
09-7-14 22:21

登錄/註冊後可看大圖

下载 (46.29 KB)
09-7-14 22:21

做了遮盖后尝试上色，，懒了，没有上底漆，先试试效果把

登錄/註冊後可看大圖

下载 (37.44 KB)
09-7-14 22:22

经多次打磨的侧板，，还是有些不理想

登錄/註冊後可看大圖

下载 (37.89 KB)
09-7-14 22:22

登錄/註冊後可看大圖

下载 (40.54 KB)
09-7-14 22:22

登錄/註冊後可看大圖

下载 (53.05 KB)
09-7-14 22:22

登錄/註冊後可看大圖

下载 (56.21 KB)
09-7-14 22:22

登錄/註冊後可看大圖

下载 (51.37 KB)
09-7-14 22:22

遮阳板安装在车头的效果

登錄/註冊後可看大圖

下载 (35.79 KB)
09-7-14 22:23

登錄/註冊後可看大圖

下载 (53.17 KB)
09-7-14 22:23

登錄/註冊後可看大圖

下载 (58.54 KB)
09-7-14 22:23

以前车头盖为了出灯线开的空，，太难看了，，准备又要用补土或者ab胶补一下了，，

登錄/註冊後可看大圖

下载 (46.32 KB)
09-7-14 22:23

喷了黑色的效果

登錄/註冊後可看大圖

下载 (49.06 KB)
09-7-14 22:23

登錄/註冊後可看大圖

下载 (48.3 KB)
09-7-14 22:20

登錄/註冊後可看大圖

下载 (56.71 KB)
09-7-14 22:24

登錄/註冊後可看大圖

下载 (49.77 KB)
09-7-14 22:24

下载次数:0
09-7-14 22:23

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:50
以下是今晚的进度了，突然灵感来了做到后镜—————————————

材料---流道

登錄/註冊後可看大圖

下载 (62.97 KB)
09-7-20 22:52

前面的只顾着做，没拍照，，已经做好下面的转轴了，，很紧！！

登錄/註冊後可看大圖

下载 (46.16 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (44.25 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (32.45 KB)
09-7-20 22:53

现在上做上面的支架的过程，，剪一条比较光滑的流道

登錄/註冊後可看大圖

下载 (31.59 KB)
09-7-20 22:53

剪断，用台钳夹好开始挫

登錄/註冊後可看大圖

下载 (53.63 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (45.5 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (43.44 KB)
09-7-20 22:53

钻个小洞

登錄/註冊後可看大圖

下载 (50.17 KB)
09-7-20 22:53

找合适的小螺丝拧紧，但要留点虚位

登錄/註冊後可看大圖

下载 (46.18 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (51.97 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (42.59 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (45.71 KB)
09-7-20 22:53

要做个斜口才能保证到后镜只能向里折，，不能向外折

登錄/註冊後可看大圖

下载 (59.42 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (59.07 KB)
09-7-20 22:53

用螺丝加强

登錄/註冊後可看大圖

下载 (47.76 KB)
09-7-20 22:53

还是要出动ab胶

登錄/註冊後可看大圖

下载 (49.34 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (65.79 KB)
09-7-20 22:53

登錄/註冊後可看大圖

下载 (57.95 KB)
09-7-20 22:53

下载次数:0
09-7-20 22:53

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:51

登錄/註冊後可看大圖

下载 (44.16 KB)
09-7-22 22:16

登錄/註冊後可看大圖

下载 (41.95 KB)
09-7-22 22:16

登錄/註冊後可看大圖

下载 (37.02 KB)
09-7-22 22:16

登錄/註冊後可看大圖

下载 (40.26 KB)
09-7-22 22:17

登錄/註冊後可看大圖

下载 (39.19 KB)
09-7-22 22:17

登錄/註冊後可看大圖

下载 (39.36 KB)
09-7-22 22:17

登錄/註冊後可看大圖

下载 (36.43 KB)
09-7-22 22:18

登錄/註冊後可看大圖

下载 (47.23 KB)
09-7-22 22:18

登錄/註冊後可看大圖

下载 (27.34 KB)
09-7-22 22:19

登錄/註冊後可看大圖

下载 (29.93 KB)
09-7-22 22:19

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:51
到后镜做得差不多了，上车试试效果，明天可以上水补土了，趁有空，又手痒DIY了一下电脚，看准备的材料

登錄/註冊後可看大圖

下载 (38.9 KB)
09-7-24 21:39

登錄/註冊後可看大圖

下载 (35.26 KB)
09-7-24 21:38

登錄/註冊後可看大圖

下载 (50.33 KB)
09-7-24 21:36

登錄/註冊後可看大圖

下载 (52.1 KB)
09-7-24 21:36

登錄/註冊後可看大圖

下载 (46.93 KB)
09-7-24 21:36

登錄/註冊後可看大圖

下载 (46.74 KB)
09-7-24 21:37

登錄/註冊後可看大圖

作者: cxlmichael 時間: 2009-8-18 22:52

今天又乱搞了一通，，，看来电脚是很难搞的，，控制是个比较大的问题，，怎样自停，怎样能遥控升起，遥控下降呢？

登錄/註冊後可看大圖

下载 (47.13 KB)
09-7-26 21:39

登錄/註冊後可看大圖

下载 (55.15 KB)
09-7-26 21:39

登錄/註冊後可看大圖

下载 (51.49 KB)
09-7-26 21:39

登錄/註冊後可看大圖

下载 (49.57 KB)
09-7-26 21:39

登錄/註冊後可看大圖

下载 (57.03 KB)
09-7-26 21:39

作者: cxlmichael 時間: 2009-8-18 22:53
今晚喷漆有了突破性进展,发现某些单色可以直接用工业喷漆代替，完全不需买君士或者田宫的,因为刚好黑色用的差不多了，发现屋子有些以前剩下的杂牌手喷漆，于是用个小钉子在上面打个小洞，高压气体就丝丝的喷出来了，等10来分钟，喷完了，就将漆倒出来到一个小瓶子中存起来，我用的是白兰斯的鸡精瓶，大概有50ml，几乎可以装满了，但很稀的，放置了一天一夜，大概剩下30ml，于是就用来调漆，稀释用的是下图那种ustar的台湾货，漆比溶剂大概在1比2~3之间就可以了，我可调了整个晚上到最后才调出感觉了，几乎被毒气闷死了，，

上几个上了漆的零件图，，呵呵，很容易出镜面了，，很光滑，，相信再上光油和轻微打磨一下可以完美的镜面。

顺便看看今晚的湿度，，77%~79%之间，本来今晚不合适喷漆了的，，但没其他事做了，无聊，，就喷了，，哈，，有些白雾不要紧的，多喷几层漆就遮盖了。

登錄/註冊後可看大圖
