改支 EX-5 俾架6x6 慢爬車用,行 FS 2.4G 模組,攪掂晒

[複製鏈接]
 樓主| chungms1139 發表於 2017-4-23 17:00:59 | 顯示全部樓層 |閱讀模式

遊客登錄

您需要 登錄 才可以下載或查看,沒有帳號?新玩家註冊

x
本帖最後由 chungms1139 於 2017-5-12 21:02 編輯

朋友俾的 KO EX-5,40mhz AM,得 2ch,手頭上有幾套 4ch 棍控,睇下邊套放得落支槍度,係得富記呢套放得落去,要剪剪cut cut 一D多餘阻住晒的位置。 份4ch 雖然只有很簡單的預設定,但用係現在的電子設備中已經足夠,例如轉向,係慢爬大大角都無問題,油門係個ESC 度乜都攪掂,3/4/5 ch 用開關制設定 on-off-on 已經足夠
ch1~5 都有中位及行程設定微調設定,方便用係電子開關的中位設定。
ch5 會多個外置的 VR,隨時方便調節行程,係支槍個手指頂位開關俾埋 ch5用,呢個 ch5 係俾 winch 用。

原本的富記 4ch 控

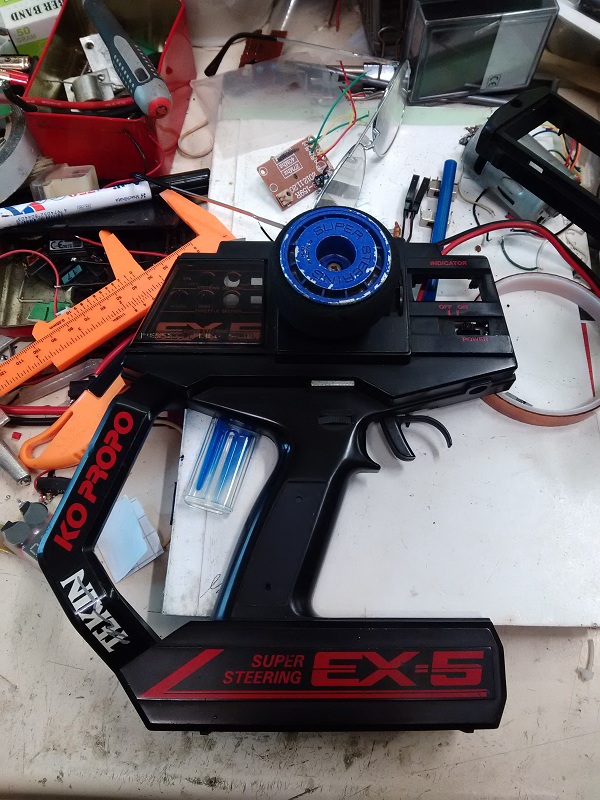

拆左大部份零件的 EX-5

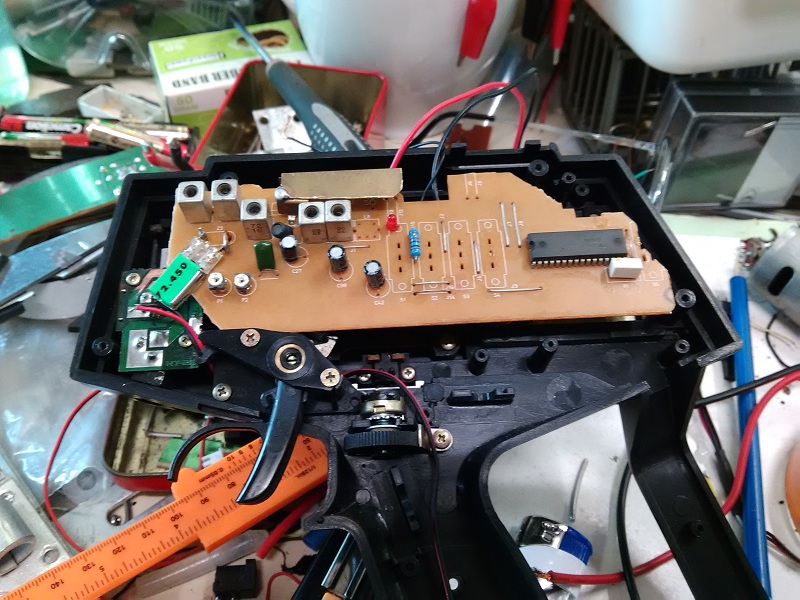

拆去原來的內件,只番基本件
.
拆埋行針錶,換左數字電壓錶,不過要加塊紅色濾光片係面

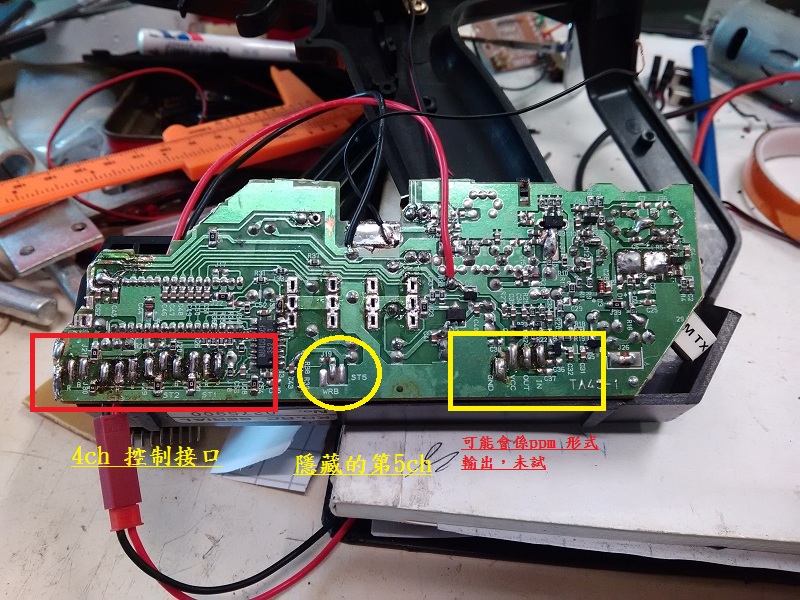

富記機肉

底面

試位

用萬用板做微調

微調排位


係原來的外片加上仿纖維膠紙

設定

.
.
.
.
.暫時整到呢度






chowhungjai 發表於 2017-4-23 17:33:54 | 顯示全部樓層
\Amazing!!!!!
 樓主| chungms1139 發表於 2017-4-23 19:53:12 | 顯示全部樓層
男人的驕傲,有成功感
lsm 發表於 2017-4-23 19:55:27 | 顯示全部樓層
勁到冇朋友, 利害!
JOHN2 發表於 2017-4-23 23:45:00 來自手機 | 顯示全部樓層
咁多個扭制,变成舊EX9
ccc527 發表於 2017-4-24 05:59:51 | 顯示全部樓層
C HING VERY GOOD!
RGM-111 發表於 2017-4-24 11:04:43 | 顯示全部樓層
佩服, C兄 ...DIY 的 精神!!
 樓主| chungms1139 發表於 2017-4-24 20:18:04 | 顯示全部樓層
用自己的智識加上一些唔用的物資制作出一件合自己用物件,DIY 的 精神
亦可能創出新商機或新器具
Luke 發表於 2017-4-24 23:34:54 來自手機 | 顯示全部樓層
本帖最後由 Luke 於 2017-4-24 23:36 編輯

嘆為觀止,利害
 樓主| chungms1139 發表於 2017-4-25 18:45:23 | 顯示全部樓層
試試下就發覺有些問題,攪來攪去個個 servo 都係得 30度角轉動,油門同轉向 VR 行程只是行一半,怎樣才可今到動桿縮減行程行到盡接觸到頭尾點?

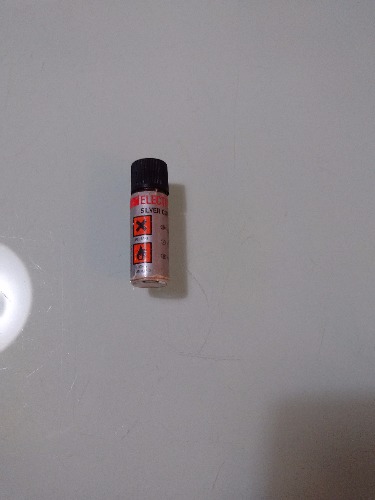

突然記起我有導電銀漆
kitmars 發表於 2017-4-26 04:18:57 | 顯示全部樓層
利害,睇完都唔明你點改
 樓主| chungms1139 發表於 2017-4-26 19:53:01 來自手機 | 顯示全部樓層
導電銀漆,早年玩電腦超頻時物資

jeeps 發表於 2017-4-26 21:48:03 | 顯示全部樓層
hi ching, 你架6x6改成點,有沒相睇下?我都剛入左架半金屬版!
levinw 發表於 2017-4-27 09:04:39 | 顯示全部樓層
鬼斧神宮利害厲害
levinw 發表於 2017-4-27 09:09:54 | 顯示全部樓層
chungms1139 發表於 2017-4-25 18:45
試試下就發覺有些問題,攪來攪去個個 servo 都係得 30度角轉動,油門同轉向 VR 行程只是行一半,怎樣才可今 ...

師兄聽你所講轉向及油門都係郁得30度!可能係扶他把同ko嘅vr電阻值唔同所以畀唔到足夠嘅電壓差!所以控制唔曬咁多角度 ,試下量度一下支futaba嘅vr阻值,買返同一樣嘅 電阻值 vr 裝返落ko, 應該可以改善問題
Joseph888 發表於 2017-4-27 10:14:14 | 顯示全部樓層
一個字 "勁"
 樓主| chungms1139 發表於 2017-4-27 16:57:48 | 顯示全部樓層
本帖最後由 chungms1139 於 2017-4-27 17:44 編輯
levinw 發表於 2017-4-27 09:09
師兄聽你所講轉向及油門都係郁得30度!可能係扶他把同ko嘅vr電阻值唔同所以畀唔到足夠嘅電壓差!所以控制 ...

Ching 說舼時對,富記油門同轉向 VR 都是 3K,而 KO 用的是 5K,在相同行程之下,兩者的分壓電壓值都唔同,所以 servo 轉的角度都有差別,我試過將每組的取樣中點直接落取樣電壓的高位同低位,可以轉+/- 60度,所以就係 VR 行程線上做手腳。
呢D VR 應該無得買到,始終廠家都會設計一些零件給自己產品用的,custom design 嗎。



除左指定的行程外都油上導電銀漆,行程變左 3K
levinw 發表於 2017-4-27 18:03:14 | 顯示全部樓層
努力,加油!
 樓主| chungms1139 發表於 2017-5-4 21:01:07 | 顯示全部樓層
飛埋D線,試埋 5個 ch ok

 樓主| chungms1139 發表於 2017-5-4 21:03:21 | 顯示全部樓層
本帖最後由 chungms1139 於 2017-5-4 21:09 編輯

跟住試埋 FS 的 2.4G 模組,又掂,對到頻,多 ch 無問題
模擬接口輸出點是 ppm,正。


.
